1）拉挤模具设计总则
模具是拉挤成型技术中的重要工具，成型模具设计基本要求如下：
(1)成型模具的截面面积与产品横截面面积之比一般应大于或等于l0。其目的一是保证模具有足够的强度和刚度，二是加热后热量分布均匀和稳定。
(2)拉挤模具的长度与树脂固化速度、模具加热条件及拉挤成型速度有关。最主要的是保证制品拉出时达到一定的固化程度。模具长度可以在500-1500mm之间进行选择。除了薄壁制品和细小杆件普通的拉挤制品模具都可以按照800-900mm长度设计来达到正常的生产要求。
（2.）在模具加工过程中应着重对型腔加工精度作出要求，主要包括以下方面：
(1)合模偏差是影响产品合模线质量的指标一般要求士0. 05mm。
(2)模具内腔粗糙度是直接影响产品外观的重要指标，对于拉挤模具而言，粗糙度 要求应在0.2以上，加工完毕的模具，目测应光亮平整、无明显的划痕、加工痕、黑斑并手感光滑棱边无毛刺等。
(3)模腔硬度一般要求大于HRC50,这一指标直接影响到模具的使用寿命，硬度越高模具可拉制的产品数量越多，通常拉挤模具应该具备5-8万米的使用寿命。
(4)型腔直线度要求±0.55mm，该指标必须严格控制，以确保拉挤模具能够顺利拉出制品，直线度精度不够的模具往往出现一种现象，即在正常的工艺参数设置情况下，会出现毫无任何征兆的堵塞模现象。其原因往往是因为模具出口厚度小于入口厚度，导致产品在模具中固化后，在模具出口附近受到强烈挤压，致使产品表面磨损严重，甚至无法出模。
(5)模腔尺寸在设计时，应考虑到收缩率达效，按一定例进行放大。在不同的配方和工艺参数的情况下，收缩率会有所变化，因此这一数值不能一概而定，而应根据产品精度要求和具体工艺参数，结合操作者的经验综合制定。同时应确定型腔基本尺寸的公差。
(6)除了以上较为重要的指标设计者还应考虑到模具测温孔设置、合模线位置、卡位槽设置、模具出入口倒圆角等相关因素这些要设计要根据产品工艺参数、生产设备条件
而具体制定。
3）模具设计问题
在拉挤成型工艺过程中，模具是各种工艺参数作用的交汇点，其主要要求是具有良好的尺寸稳定性、优良的耐磨性和极低的表面粗糙度。目前拉挤生产常用的模具主要为直腔钢制模具，有整体式的，也有组合式的，一般为长方体结构，结构形式尽管相对简单，但设计加工过程中需要注意和考虑的地方较多，主要有如下几个部分。
1） 模具材料选择及加工类型
玻璃钢拉挤模具材料应能满足以下要求，强度高、热处理变形小、加工性能好、使用过程中尺寸稳定性好、耐磨、耐热及耐热腐蚀等。完全都能满足这些要求的材料为数不多，目前常用模具材料为40Cr，耐磨要求高的可选用Cr12、Cr12MoV、38CrMoAl等，型腔表面硬度应大于HRC50，型腔表面粗糙度必须达到0.μm。为达到拉挤模具的工艺要求，通常须经过锻造，退火、粗铣、调质、精铣、淬火、研磨等一系列工序。其中模具的热处理环节一定要做好，偷工减料和以次充好的结果通常是模具寿命短、使用过程中易变形。
目前拉挤常用到的模具加工类型主要有两大类，一类是镀铬模具，即模具机加工完成后进行抛光、电镀。对于一般产品和小件产品这种模具加工形式比较经济耐用，使用过程中如果出现铬层脱落的现象，还可以褪铬后重新镀铬再次使用，但对于大件宽幅模具，镀铬过程中如果控制不当会出现铬层薄厚不均的现象，主要是中间部位偏薄而周边部位偏厚，对于尺寸精度要求较高的产品该类型不能满足要求；另一类是直接采用高性能钢材加工或模腔表面进行氮化处理，这样模腔尺寸精度较高，但如果长期不用模具必须注意保养，防止生锈。这里需要注意的是拉挤生产过程中如果生产白色制品，建议使用镀铬模具，避免玻纤及填料在对模腔磨损过程中造成产品表面有灰黑色的磨痕。
2） 模具尺寸的设计
玻璃钢挤拉模具的横截面应足够大，以使模具具有一定的热容，保证加热均匀、稳定，一般来说，钢模的横截面至少等于拉挤制品截面积的10倍。但目前随着模具材料性能及加工工艺、外部加热技术水平等因素的提高，很多模具的横截面面积设计加工得比制品截面积大不了多少，工艺性能同样优异。为保证产品在模具内受热均衡，有的模具的截面形状可加工成和产品截面形状一致或掏空一部分。
模具的长度与设备加热能力，树脂特性及配方，制品几何尺寸及挤拉速度有关。典型的模具长度在500～1500mm之间。对固定截面的制品，适当增加模具长度可提高挤拉速度，提高生产效率，但会导致牵引力的加大。
模具型腔尺寸决定于制品的尺寸及收缩率。不饱和聚酯树脂／玻璃纤维体系，收缩率一般在2％左右，乙烯基树脂，环氧树脂，收缩率要低些，一般在0 8％左右。填料，玻纤含量及所在截面位置的不同，收缩率也有差异。需要注意，在设计中，拉挤制品的截面形状不能完全按照等代设计的方法，而必须依照拉挤工艺的特点进行截面形状设计。早期人们沿用钢构件标准设计FRP制品，由于FRP是非均质材料，固化过程中会收缩致使制品产生变形。因此在模具设计时需要加以补正。如角型材在模具设计时若采用90°，生产出的制品会向内收缩变形，实际角度会小于90°度，因此可通过模具设计时将角度放大1～2°来控制。另外一种方式就是在设计那些拐角位置时，内外圆角取值要做些相对调整，该处厚度不宜过厚。
3） 玻璃钢拉挤模具的细节设计
(1)入口的设计
入口的设计也是挤拉模具的关键之一，在此由于纤维束体积缩小而压力升高，而入口处的几何形状是重要的影响因素。通常的入口形式可采用锥形，圆形和抛物线形，但实际生产中有的模具只作简单的入模倒角设计即可，而有的模具不光要设计一定的入模角度进行加工，有时还需辅助加工一些倒纱沟，以利于产品尖角或凸台的成型。有时为了产品下毡包毡顺利，模具入口处可以考虑将下模突出一部分利于毡的定位和走向。
(2)模腔内部倒角的设计
挤拉模具还有一特殊要求，那就是在模具设计时应尽量避免一些细小的突出和锐角出现，如果设计中有上述结构，在模腔内固化成型过程中该位置会出现纱和毡走不到位的情况，容易造成粘模，使制品表面出现缺损，甚至最终导致挤拉的失败。所以制品的棱边最好采用2～5°的圆角过渡。当然随着原材料种类的增加，如膨体纱的出现可有效避免边角的粘模现象，如果产品在棱边方面有特殊要求的话，型腔棱边处也是可以做到为直角的。
(3)空心模具设计注意事项
对中空挤拉制品，为了减少脱模时芯模造成的阻力，可将芯模尾部大约50mm处，加工成1／300～1／200的锥度。对空心型材，还应特别注意芯模的固定安装设计，因为空心型材的芯模只能一端固定，所以安装时更要精心调整，通常芯棒的固定形式主要有两种，一种为框架式固定形式，一种是底托式固定形式，但不管采用那种形式，都必需保证芯棒可调。目前有些厂家反其道而行之，将芯棒相对固定，而通过调整模具来对产品的同心度加以调整。对于大型厚壁空腔模具，为了保证产品内部固化的稳定性，可考虑在芯棒内部加工圆孔，放入可以调温的加热棒进行温度补给。
(4)分型面的选择
除整体模外，玻璃钢挤拉模具一般由几块模具件拼装组合而成。在模具设计时，正确选择分型面及其位置，不仅能保证模具的顺利制作，而且能满足挤拉制品的生产工艺要求和质量要求。成型过程中在两块模具的接缝处所受应力最大，也是容易产生树脂粘附，堵塞的地方，并且最终在制品的表面出现合模缝影响表观质量，所以在满足模具加工制造的前提下，应尽量减少分型面，并且模具合缝棱边不得有损伤，保证合缝严密。
(5)型腔位置的选择

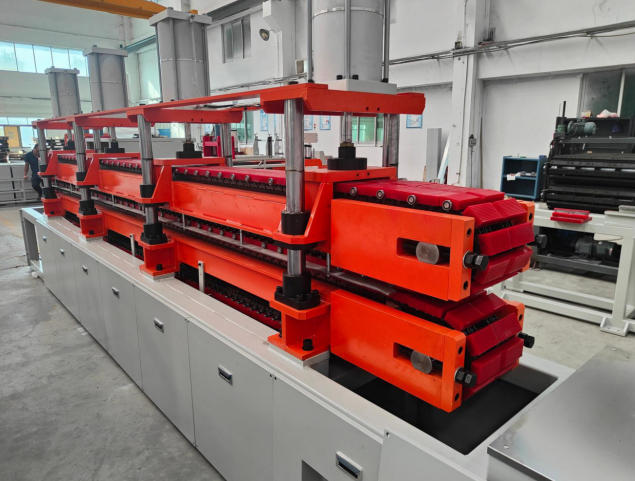

拉挤成型中，制品离开模具的主动力来自玻璃钢拉挤设备后部的牵引装置。所以拉挤制品在模具设计时，应正确选择型腔位置，尽量使制品的平直部分平行于加热板，有利于夹具的夹持牵引。例如对槽型材，工字型材，应使腹板平行于加热板方向，而对角型材，最好采用“人”字形取向，保证牵引时两边均匀受力。当然设计型腔位置时还需考虑产品包毡的难易情况，包毡顺利、牵引合适将是最佳方案，否则还应以包毡顺利为主进行考虑，牵引部分可以考虑采用合适的夹具形式加以牵引。
